-Torretes d'il·luminació per a bunker principal.

Que Déu els aculli i la història recordi. Als valents egipcis, tunisians i yemenis, morts en els enfrontaments amb la policia i l’exèrcit. Sorgiran ara els opositors als regims, la elit intel·lectual i benestant d’aquests països que se situaran còmodament en els òrgans de poder.  Però els màrtirs, com sempre, els posa el poble, els pobres.

(01/02/2011) Aquest matí un tertulià a la radió ja ha dit que a Egipte no hi han hagut morts, be que el nombre havia estat irrellevant. I per tant no tenia cap importancia (paraules textuals).
150 vides irrellevants vaja.

-Aquest dissabte vaig avançar en les torretes d’il·luminació del bunker principal. Malgrat que existirà electricitat alimentada per generador de gasoil i possiblement altres fons d’alimentació. Es important que en cas d’avaria general dels sistemes elèctrics es pugui disposar de llum i ventilació natural. Es a dir que els supervivents puguin continuar amb vida malgrat no disposar d’electricitat.

Se situen a la part central, als extrems caldrà
aixecar 6 torretes similars per ventilació.

Es perfora sostre de bunker i s'introdueix varilles amb tacos químics

Primera filada de blocs del 15

Segona filada de blogs, s'allarga tub de pvc i reomple inerior amb formigó

S'instal·la metraquilat, per evitar l'entrada d'aigua i agents.

Sobre el metraquilat planxa foradada d'àcer

Ultima filada de blogs, manca tancar soldant planxa foradada a les varilles

-Generador elèctric (Zona taronja)

No descarto col·locar un sistema mixta de corrent elèctrica, amb les propostes que m’han arribat, plaques solars, molins de vent, inclús una dinamo alimentada a traves de bicicletes.

De moment situo ja a la zona taronja un grup electrogen o generador professional de gasoil. Es monta sobre bancada metàl·lica.

Ara caldrà fer la instal·lació pertinent. I situar els dipòsits de tal forma que es pugui alimentar l’aparell per gravetat. S'ha avançat en altres detalls generals del bunker, o publicaré aviat.

Generador elèctric professional en ubicació definitiva

Instal·lació de bancada metal·lica en escales zona taronja

Espai on s'instal·la

-Concurs (per si algú vol participar) i agraiements.

Ahir l’Steve de Born In The Net, em va enviar aquesta simulació, consistent en un símbol per posar a les portes. Molt agraït, personalment m’agrada molt la idea. Tanmateix  si algú s’anima i n’aporta algun altre, (no cal fer el muntatge en porta com ha fet l’Steve simplement el ling de la imatge)

Doncs després publico una enquesta i instal·laré el símbol que rebi mes punts. Tot i que insisteixo el que he rebut el trobo perfecte i li agraeixo molt el muntatge que ha fet.

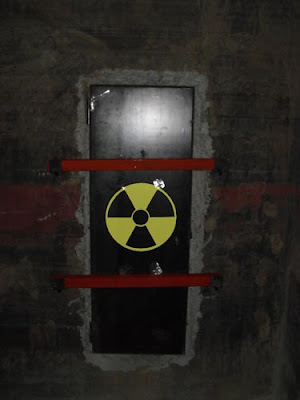

Simulació simbol a la porta aportada per Steve.

Aprofito per agraïr també la vostra participació en els comentaris i consells d’aquesta pagina. Rebre’ls em fa molta il·lusió.

Agraeixo especialment els comentaris de Nochiguu i l’Ivan (Comunidad M14)

També els de Juan Manuel (Zombies) l’Albert, Kapdeporc, Mallorquí. Micheloncio (ZombiPlanet), Sheilvans (The Undead) , Garrison, Ali d (Dame tu Cerebro),   Kanavar, Blanch, Cristian, Casnova, Entophy, Shimigarri, Remoto, Sonia (La vida te propia Vida), Iddqd, Jordi Amela, Sr.Iglesias, Sr.Plans, Sr Laborda. Als de Almas Oscuras, 23 de diciembre 2012 i als de Los Zombis Atacan, Als de Radio Pomar (Badalona) al Juan Soto. I Dogsville. Als del foro Amanecer Zombi a l'eva. I a tots els anonims que publiquen comentaris i com no a l’Anonim sense educació. (que al final si va demostar tenir-ne)

En fi espero no haver-me oblidat de ningú. Moltes gracies un cop mes.

-Proves en porta bunker principal.(Zona roja)

Aquesta setmana i la propera poc podré avançar. L’Abdul (el paleta) s’ha perdut per Tànger i no hi ha forma de localitzar-lo ni saber quan tornarà. M’entretinc amb detalls i alguna prova. En aquest vídeo la resistència d’una de les portes.

Segons el Sr. Francisco impossible fer-ho de cap forma. Nomes amb soplets combinats amb martells percutors.

No li he preguntat si podria frenar els cops de zombis d’última generació. Es un home gran i no m’hagués entès. Tampoc li he comentat amb quin objectiu estic executant la construcció on ell s’encarrega de tots els tancaments etc.

Viu a la mateixa urbanització que serividor on de moment em respecten mínimament i millor que continuí així. En qualsevol cas, el que comentava...crec que en el suposit que els infectats puguin introduir-se a la zona groga (abans tenen que superar dues portes reforçades mes i els tancaments perimetrals) el mes segur es que es confinin tant davant la porta que els sera molt complicat poder-la abatre a base de cops i entrar a la zona roja.

Les barres amb l’objecte de garantir el bloqueig total de les portes per les parts interiors ja estan preparades. Esperava que fossin d’acer massís, però al final han estat simplement uns perfils de ferro, per donar-li força resistència s’han omplert de formigó i varilles del 12.

S'introdueix formigo i varilles dins les barres.

Mini antioxid.

Barres situades en porta (la que rep les patades)

-"Trampilla" d'emergència (Z.Roja)

Aquesta sortida o entrada de emergència al bunker principal, era originalment la única existent. No hi havia tampoc escala vertical per accedir a la zona roja. Simplement no si accedia, ja que com hem comentat anteriorment l’únic que hi havia al interior eren 65m3 d’aigua…La porta es limitava a una planxa amb un tancament des de l’exterior amb candau.

Ara es situarà una espècie d’”escotilla” amb dues plantxes de 3 mm. Entre les dues planxes, uns 15 cm de formigó armat…com tot el resta de portes, però amb mes gruix a l’interior…Els tancaments es situaran dins del bunker, amb 4 passadors d’àcer laterals, que s’introduiran dins d’uns rectangles metàl·lics collats amb tacos químics a l’interior de les parets, prèviament taladrades. Per entendre'ns...adjunto fotografies.

Entrada originaria, una planxa sense visagres

Entrada actual en procés de construcció

En un futur aquesta entrada ha d’estar mes protegida, ja que no te gaire sentit, que per poder arribar a la porta del bunker principal (Z.Roja) s’hagi de superar els tancaments perimetrals i dos portes reforçades mes, i en canvi aquesta nomes calgui superar els tancaments perimetrals. Per tant en un futur espero poder instal·lar sobre aquesta “escotilla” un petit contenidor marítim clavat al terra amb porta també reforçada..

Contenidor que es situara sobre "l'escotilla"

-Distribució general dels espais

Ja vaig publicar aquest esquema, però l'he colorejat...be no se si això te la categoria d'esquema...se que és un dibuix força lamentable...però al adjuntar-ho amb algunes fotografies...s'entenen els recorreguts d'entrada...de pas, en les fotografies explico els usos de cada espai.

Zona groga, taronja i roja...l'exterior és la blanca.

Entrada a Z Groga.  (Serveis WC-Magatzem-Presó
-dipòsits de gasoil i benzina, maquinaria diversa
-Antenes de comunicacions i torreta de vigilància i grua manual al sostre)

Entrada Z.Taronja-(Generador i estanteries amb material divers)




Entrada Z. Roja (Llits-wc-auxiliar-material sanitari-potabilitzadora
-receptora comunicacions-magatzem aliments i armament-gimnàs...)

Sortida d'emergència a Z.Blanca
(Dipòsits d'aigua, magatzem ferro i material obra-vehicle antizombi)

Avui, a la sexta...a les 22:15 comença una serie de sis capítols que potser es del vostre interès. Tot i que es molt interessant i entretinguda, servidor prefereixo una altre de cinc que es va emetre fa un parell d'anys a la Gran Bretanya (Dead Set). La venen als comerços, si podeu compreu-la. I la regalen a la xarxa...

-Instal·lació de porta (Z.Roja)

Soldadura de Planxa

S'instal·la la porta i es solda la ultima planxa de 3 mm. per tal de forrar-la i ocultar els 6 cm de gruix de formigo armat situats a l'interior

Primera porta blindada Zona Roja
Pes aproximat 130 kg
Dimensions: 140 x 60

Per les dimensions, disseny i material, i un cop col·locats dos  travesses per la part interior. Entrar al bunker  principal per aquest accés serà pràcticament impossible.

A proba de qualsevol tipus de bales i de qualsevol projectil que es pugui disparar des de la zona taronja (l’Ivan d' M14  em corregirà si m’equivoco).

Estic convençut que podria resistir l’explosió d’una granada. Però no ho provarem...

Per tant també resistira, sense cap inconvenient, tots els possibles atacs zombis.
Tot això clar, en cas que es poguessin introduir prèviament a la zona taronja,  Fet complicat perquè aquesta zona esta protegida també per una porta . En aquest cas mes gran però amb idèntics reforços. Té un pes aproximat de 260 kg. I per arribar a aquesta abans haurien de poder abatre una altre de idèntica, la de la zona groga...i abans d'aquesta ultima haurien de superar els futurs tancaments perimetrals exteriors.


-Agraeixo al Sr. Francisco, constructor i instal·lador de les portes, la seva professionalitat i formalitat.

Segona porta blindada, entrada a Zona Taronja
Pes aproximat: 260 Kg.
Dimensions 190 x 80

-Instal·lació de marc per porta (Zona Roja)

Primer instal·lem el marc, prèviament em repassat l’obertura per tal que encaixi correctament …

El marc es subjecta a les parets a traves de sis varilles d’acer del 12

Soldades aquestes al propi marc, i encaixades a la paret realitzant 6 forats en diagonal.

Aquestes varilles s’introdueixen dins d’aquests forats, uns 30 cm. Prèviament dins d’aquests orificis s’introdueix un material bicomponent, anomenat popularment com a tacós químics. El resultat final és un marc instal·lat capaç de subjectar sense problemes el pes de la porta, que malgrat ser d’unes dimensions considerablement reduïdes, 160x45 te un pes aproximat de 120 kg.

Instal·lació material quimic en orifici en diagonal per subjecció varilles

Es solden les varilles introduides als orifices al marc.

Marc Instal·lat, mancara rapassar el perimetre amb morter

-Portes (Zona roja)

Porta i marc d'acer

El meu fill Omar s'encarrega de reforçar l'interior de la porta amb 6 cm de formigó

El formigó de la porta s'arma amb varilles del 10

Per fi arriba la porta del bunker principal...l'he encarregada a un antic treballador de l'empresa FICHET Bauche companyia interncional dedicada a la construcció de caixes fortes i sales acoraçades, també s’esta encarregant del resta de tancaments. En tots els casos es tracta d'una estructura d’acer amb dues costelles transversals. On es solden dues planxes de 3 mm. El marc es primordial, d’acer massís  es collarà al formigó de l’obertura a traves de tacós químics i varilles també d’acer.

Entre planxa i planxa i estenem un gruix d’uns 6 cm de formigó d’alta resistència i ho armem amb mes varilles d’acer.

Mancaran encara altres elements...però per no fer massa complicada l'explicació publicarem fotografies del montatge properament.
