-Serveis dins del bunker principal (z.roja)

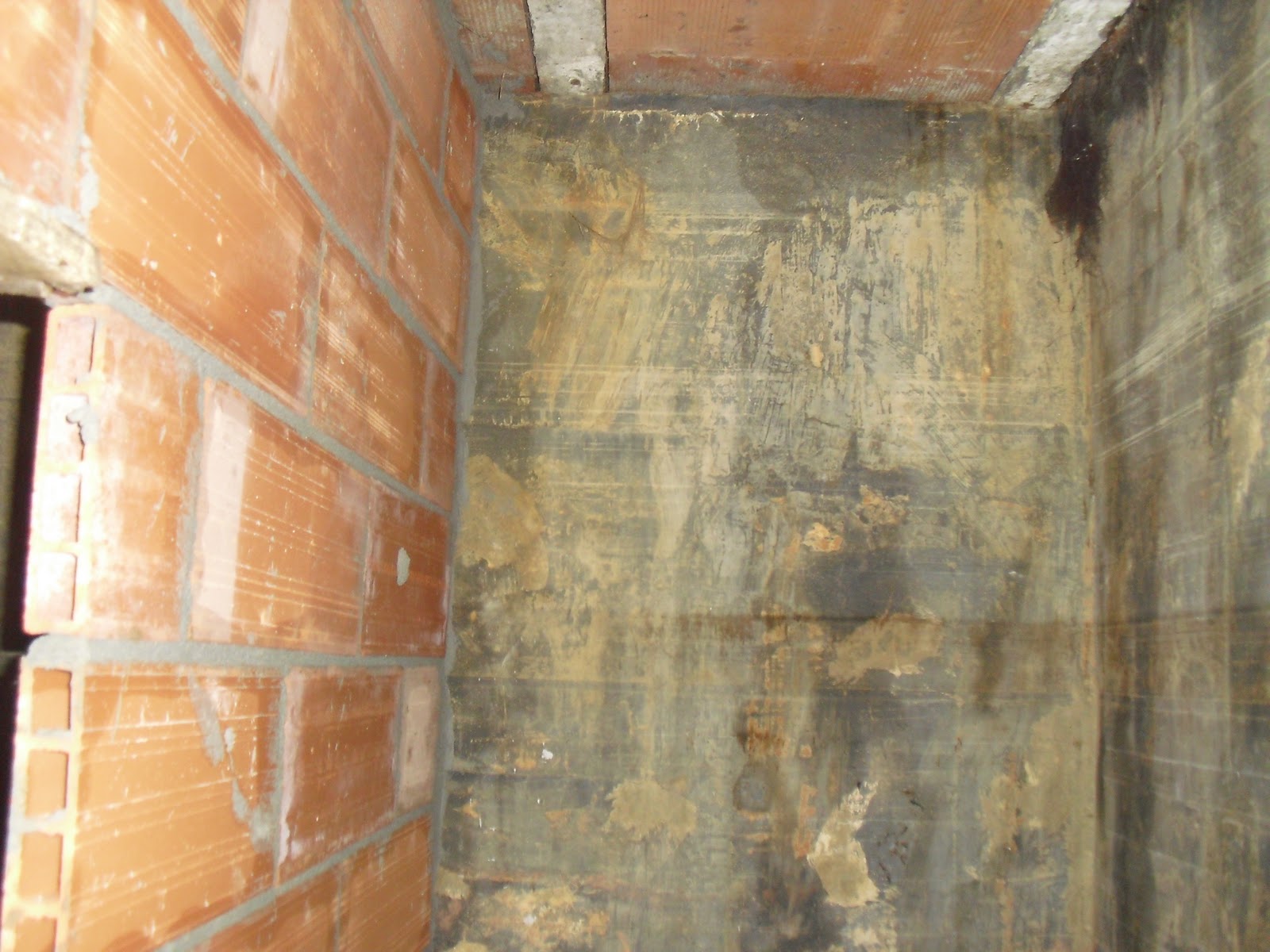

Futurs serveis (WC i dutxa) en zona roja

Diposit de 3.000 litres per aigúes negres zona roja

En la part superior de la paret es fara "l'escotilla" de desguas

Cal preveure una zona dins el bunker principal (z.roja) amb certa intimitat. Que eviti que els refugiats perdin la seva dignitat…

Aquesta petit habitacle constarà d’WC i un plat de dutxa. Però l’evacuació de residus s’haurà de canalitzar per la part superior d’aquest espai, (a uns 40 cm del sostre) ja que el dipòsit destinat a aigües negres es troba enterrat just al costat del bunker però no a suficients metres de profunditat. Així doncs caldrà pujar per una escaleta i extreure els restes per una “escotilla” que desplaçarà els mateixos fins al dipòsit de 3000 litres de capacitat, a traves d’un tub de PVC de 90 mm de diàmetre. …no se si m’he explicat, però no em puc estendre gaire, seria poc decorós recrear-se en mes detalls. Quan estigui finalitzat es podrà observar el procés.

Al marge d’aquests serveis també n’hi ha un altre a la zona groga...amb un sistema convencional molt mes còmode i pràctic. Però hi ha tres fets que poden condicionar la possibilitat de fer-ne ús.

Un atac massiu zombi (que obligui a reclutar-se únicament a la zona roja i taronja.

Un atac nuclear, quimic o bacteorologic.

O que un possible expedient de demolició municipal m’obligui a tirar a terra la zona groga...be això ja ho vaig comentar en “problemes amb la llei” i de moment no hi ha novetats. Però per si l’alcalde del meu poble llegeix aquesta pàgina...Josep Lluis, podem arribar a un acord, tots hi sortirem guanyant...sobretot els veïns de la urbanització. He trobat una escletxa, hi ha un defecte de forma en la redacció de la Normativa Urbanística Municipal. Que indueix a errors alhora d’interpretar les distancies constructives a respectar entre “lindes”. Però perquè discutir-ho en contenciosos administratius? Se que es un home raonable. I que en qualsevol cas el sentit comú prevaldrà per sobre de tot.

S’ha construït amb mahons, cal encara rebossar-ho i empotrar-hi una porta. Disposara d’extracció d’aire i llum natural...

Aquest cap de setmana s’han destinat molts esforços també a finalitzar l’aïllament per tal d’evitar les filtracions d’aigua de pluja. S’han fet les proves pertinents i  sembla ser que el sistema funciona...
Ha col·laborat també aquest dissabte un moreno de Mali anomenat Abu...que es va presentar amb bicicleta demanant feina...I val a dir que es va guanyar el que se li va pagar. Ens va comentar que era germà d’un tal Keita del barça...per part de mare nomes. No crec que tingues cap motiu per mentir-nos...però francament, no ens ho vam acabar de creure.

-Com evitar que es filtri aigua de l'exterior

Hi ha un problema amb el bunker principal (zona roja) al estar enterrat quan plou es filtra  aigua entre el “machembrat” es a dir pels laterals superiors. Ja que en el seu moment, quan es va construir  la seva funció era emmagatzemar aigua. I no es van fer els aïllaments pertinents.

Aquest cap de setmana per mitja de bodkat i manualment s’han realitzat rases a tot el voltant amb l’objecte d’arribar a la part on s’introdueixen les aigües pluvials...Es col·loca una tela asfàltica, però no n’hi ha prou, l’aigua te tot el temps del mon per buscar una via d’entrada i crear humitats a l’interior del bunker. La solució passa per expulsar aquesta aigua lluny del bunker, instal·lant a tot el perímetre una tuberia de drenatge, tubos de diàmetre 120 que tenen la característica de disposar de forats en gran part de la seva superfície, menys en la base. Es a dir l’aigua entra per sobre i els laterals i després es pot desplaçar pel tub fins alguna zona de desguàs.

Es podria tornar a introduir aquesta aigua ja canalitzada en algun dipòsit i poder ser utilitzada pels refugiats dins del bunker, però en cas d’atac zombi es molt possible que aquestes arribessin contaminades, com passaria també en cas de desastre nuclear químic o bacteriològic.

Aigua filtrada en les ultimes plujes.

El "machembrat" son les totxanes colocades com a sostre, a les cantonades entre la paret i aquest "machembrat" es on s'introdueix l'aigua.



Tela asfaltica a la dreta i tub de drenatge al centre

La maquina bodkat, prepara el terreny i executa les rases

Tub de drenatge

-Els constructors

En del·lal i l'Abdula en l'inici de la zona taronja

Les circumstancies legals em forcen a reduir el ritme...aprofito l’avinentesa per mostrar agraïment públic als que estan col·laborant en el projecte.

Servidor soc de cultura cristiana…però des de fa mes de quinze anys  m’honoren amb la seva amistat nous catalans d’origen musulmà.

El Sr. Del·lal (el de la barba) que mes que un amic és un germà…i el seu compatriota abdula, que he conegut mes darrerament…tots dos han treballat en la construcció de la zona groga, taronja i el reforçament de la roja…

A ells els dec moltes solucions tècniques…

Tot i que mai els i he explicat l’objectiu real del que construíem…no ho haguessin entès…

No comprenien la meva obsessió per reforçar exageradament totes les estructures i encara menys quan van iniciar la construcció de la presó...i es que com se li pot explicar el que és la cultura i els orígens del fenomen zombi ... a una persona com el Sr. Del·lal que defineix el cinema en general com a: “uns ninots que surten per la tele” Francament ni ho intento...tot i que es un home de mon de gran cultura i saviesa. En fi...potser per això mateix prefereixo no explicar-li...

-Obertures per aire i llum (zona roja)

Un cop ja s'ha reforçat el sostre de l’antic aljive afegint 20 cm mes de formigó, mallasso d'acer i col·locat malla asfàltica per evitar filtracions d'aigua. Ara cal dotar aquesta zona, d'entrades d'aire exterior i també d'entrades de llum natural. Naturalment en tots dos casos s'han de buscar sistemes per evitar que en cas que els infectat podulin per l'exterior puguin taponar aquests orificis. De moment s'han efectuat 8 forats circulars d'uns quinze centimetres de diametre.Es realitza amb taladro industrial i percutor pneumatic.

Taladro industrial amb martell perctutor

Obertura, es pot observar el varillatge

Zona roja, il·luminacio natural

-Zones (resum general)

La zona roja
Situada sota terra, sota un gruix de 40/50 cm de formigó armat. Amb unes parets, també de formigó armat d'un gruix de 50 cm. Una caixa enterrada d'uns 30m2 i 3 metres d'alçada que un cop s'instal·lin les portes acoraçades en la entrada principal, i la sortida auxiliar...serà practicament inexpugnable... S'ha de preparar amb tots els serveis previstos per poder mantenir en vida una dotzena de supervivents durant un any
Preveient que en aquest temps la majoria de zombis de la zona hauran mort definitivament per manca d'almiment. Aquesta zona esta connectada amb la taronja i a traves d'aquesta s'accedeix a la groga..tot i així la zona roja s'ha de preparar per que en cas d'atac total o perill de contaminació biològica disposi de forma independent de tots els serveis i provisions
La zona taronja
També esta sota terra, en les mateixes condicions (parets i sostre) Es destina a magatzem.
 La zona groga
Aquesta a l'exterior, construïda amb blogs reomplerts amb formigó i varillatge..Es destina a serveis, comunicacions principals, magatzem i presó de quarentena

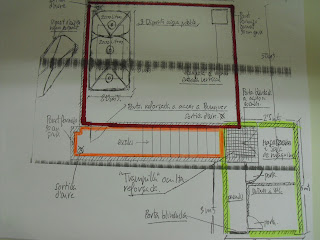

Zones. Vista alçada

Zona Roja

Zona Taronja

Zona groga

-PROBLEMES AMB LA LLEI

Tinc molt clar que la zona groga, per estructura i reforçaments, es impossible que els convertits (sian zombis classics o moderns) puguin tirar-ho a terra.

Tanmateix podria ser que el que no puguin fer els infectats, ho puguin fer les normatives urbanístiques del meu poble. Sembla ser que la construcció, a banda de no tenir permisos municipals, tampoc respecte el que es coneix com a “lindes” que consisteix en la separació de tota construcció amb els tancaments perimetrals de la parcel·la. Una amable veïna em va informar de que algú (fa uns dies) es va dedicar a fer fotografies de la zona groga, es tractava d’un policia municipal, i com ja esperava, ahir vaig rebre la visita de l’arquitecte municipal acompanyat per un agent.  Francament tant l’arquitecte com el policia semblava que els sàpigues greu el fet d’haver d’obrir un expedient per obres il·legals. No son mala gent... Aquest expedient es presentarà a la propera Comissió de Govern Municipal. I em temo que em demanaran que regularitzi la construcció...el que passa es que ,segons ells creuen, no s’ajusta a la normativa urbanística. Per no respectar, com he comentat abans els “lindes”. Podria acabar en una multa o incoant un expedient per infracció urbanística. Demanant finalment que es restitueixi el paisatge natural. Es a dir exigir-me l’enderroc. I en cas de no realitzar-lo jo, fer-ho ells i passar-me el tiquet.  O totes dues coses, enderroc i multa. Pot acabar de varies maneres. També en un contenciós administratiu. Tot i que en principi no és la meva voluntat.

En fi podríem dir que la zona groga on hi ha l’espai de presó per quarantena, esta en quarantena valgui la redundància.

Com es pot observar a les fotografies hi ha diferencies entre el projecte inicial, consistent en realitzar una replica d’una caseta elèctrica, es a dir; una porta, amb baixant, al realitzat finalment consistent en el mateix baixant, però mes ample, i que la porta queda envoltada per una construcció, la zona groga

La veritat potser em vaig emocionar massa, ja sabia que no em movia exactament amb els paràmetres legals no demanant llicencia d’obres. Però son tants i tants papers que s’exigeixen. I per circumstancies que no venen el cas m’interessava fer la petita construcció ràpid. I no podia esperar tres o quatre mesos per reunir documentació projectes i aprovació de l’ajuntament.

Som un país (cada vegada mes pobre) però amb normatives i reglamentacions de país ric. No es pot ni pintar la casa del color que vols. Has de demanar permís per això també. I t’ho poden denegar. És normal això?. Jo crec que no gaire...Si després de molt esforç pots tenir una casa en propietat. Perquè?, si no perjudiques als veïns clar. T’han de negar o aprovar qualsevol cosa que vulguis fer al teu propi terreny. Ho fan emparats en unes normes, en unes lleis...tot queda molt formal. Però al cap de vall. A mi, personalment, em recorda a un sistema purament feudal. Tota l’administració es comporta igual...

Als catorze anys vaig deixar l’escola, als setze ja cotitzava, gracies a Déu, no he hagut d’utilitzar quasi mai el sistema sanitari...no he demanat una subvenció en ma vida...ni he cobrat cap tipus de prestació. Per contra fa molts anys que tinc una societat i al cap de l’any pago carretades de diners en impostos de tota mena, seguretat social de treballadors. Etc, etc, etc...De fet de l’únic que faig us de l’estat es de les carreteres, però be per això també pago impostos de circulació, a part clar d’impostos sobre carburants. Podríem dir que amb mi, com tants d’altres, l’estat fa un gran negoci. Però si faig una petita obra en la meva parcel·la. Ells decideixen si es legal o no en funció d’unes normes urbanístiques Sacrosantes que qui sap qui ha redactat.

Algú em podria dir: “això és l’estat de dret, i tots l’hem d’acatar." L’estat de dret? A mi que em perdonin, però jo no he decidit res. La constitució no l’he votada, tenia 6 anys quan es va fer el plebiscit. Que puc votar cada quatre anys? I que? Si al final tot es una partitocracia...manen els partits, com ho feien abans els monarques. Aquí no canvia res...

En fi...es el que hi ha...enfrontar-se a això a la brava, porta a conseqüències greus. A l’època feudal, almenys podies intentar tallar-li el coll al compte, baró o marques, ara a qui s’ha de tallar el cap? Als tecnòcrates que han redactat la normativa?.Als que la interpreten? Als qui l’executen?.

Vehicle antizombis per preparar.

Continuaré fent el que pugui... la zona groga estava ja molt avançada però ara, pels motius exposats...doncs no puc fer gran cosa. Però hi han altres zones, i a part del bunker cal disposar d’un vehicle habilitat, preparat per poder transcorre els carrers sense grans problemes...Com en el resta estic obert a tot tipus de propostes.

Es tracta d’un Mitsubichi L200 4x4 amb motor relativament senzill, sense gaires components electrònics, un vehicle de mecànica bastant segura vaja...

Salutacions a tothom...i especialment als del continent america...que pel que veig segueixen molt la pagina. I a tots els meus amics, familia, coneguts, saludats i com no? als de   "los zombi atacan", als de "23dediciembre2010" als de "zombiplanet", al de "zombi" i al de "taringa"

-Espai de quarentena(presó) zona groga.

Preso amb blocs del 15, varilles i formigo (en costrucció)

-Hola a tothom...com ja havia comentat anteriorment es destina un espai de quarantena a la zona groga. Una cela suficient per poder albergar els supervivents que se sospita poden estar infectats. S’està construint amb blocs del 15 reforçats amb varilles del 12. I després tot reomplert amb formigó. Una finestra permetre veure que passa a l'interior. Aquesta obertura esta protegida per barrots d’acer del 20.

-Reforçament sostre bunker (z.roja)

Tot i que el gruix del terra exterior (sostre interior del Bunker ) es quasi de 50 cm...s'ha de tenir en compte que es tracta d'una antiga edificació, com comentava al principi de la pagina es va construir fa molts anys  amb l'ojecte de ser un “aljive”  per emmagatzemar aigües pluvials. Malgrat que la estructura esta impecable.

Tinc alguns dubtes sobre si podria suportar durant tot un any el pes dels infectats acumulats a sobre. En el cas que hagin abatut les barreres perimetrals. Significarà que a l'exterior s'hi poden arribar a concentrar centenars, potser milers Això vol dir que a el sostre ha de poder resistir uns 7 o 8 zombis m/2 es a dir uns 500 kg/m2 sense afectar l'estructura...També he reforçat el sostre i la rampa de les escales interiors

Mallla asfaltica i mallasso de diamtre 8 i estesa de fomigó

Els materials i procediments son:  primer estendre tela asfàltica (evita goteres) després mallasso de diàmetre 8 (reforça l’estructura) i finalment a traves de formigonera estendre 20 cm de formigó, entre aquesta operació i el gruix de l’antic sostre ja disposem d’un gruix total d’uns 70 cm…A l’interior de la zona roja...siguin zombis clàssics amb mobilitat reduïda o zombis moderns amb força sobrehumana...no podran entrar.

S'ha procedit de la mateixa forma en la rampa exterior (interior escala accés bunker)
