-Zona quarentena-Presó

Camio descarregant mes blocs del 15

La zona groga ja esta tancada, es a dir el petit edifici aixecat d'uns 15 m2 ja esta acabat, lo habitual es fer les separacions dels espais interiors amb embans de mahons del 4, però uns d'aquest espais esta destinat (per consell del Sr.Laborda) a una zona de quarentena, per tal de tancar als possibles supervivents que se sospita estiguin infectats. Per tant els tancaments han d'estar reforçats, no sia el cas que els hipotetics futurs zombis puguin destruïr a mastegots les parets.

Inicialment es preveia instal·lar aquesta presó a la part inferior de les escales del bunker, però això és un inconveninet en cas que els pressos es converteixin. Ja que despres de lesionar el seu lobul frontal i per tant matar-los definitivament, caldria grans esforços per carregar amb el cos fins a la part superior.

Croquis amb zona groga ampliada. Distribució definitiva

Eus aqui el racó on s'instal·lara la presó

-Zona groga...estructura tancada

Vista Nord/Oest, zona groga

Zona Est

Desprès de molt treball aquest cap de setmana s'ha tancat tota la estructura de la zona groga, el sostre i la rampa de la zona nord/Oest.

S'ha realitzat soldant bigues de ferro, després col·locant "bohadillas", sobre aquestes mallasso trenat, i després estendre una capa de formigó de 3,4 cm, un cop sec s'instal·la tela asfàltica, després un altre cop mallasso i finalment una ultima capa de formigó...D'aquesta manera evitem l'entrada d'aigua de pluja...i de pas reforcem molt aquestes zones. Al sostre es deixa una forat per tal de tenir accés al terrat de la zona groga, on s'accedira a traves d'escala vertical. Al marge de les antenes de comunicació es possible que al terrat s'instal·li una torreta d'observació

La Paret/Rampa de la cara Nord/Oest, seguirà el mateix procés.

Bigues, bohadilles, mallasso i 1era capa formigó estesa.

Tela asfàltica + mallasso i inici de + formigó

-Zona groga, taronja i vermella./Salutacions als de 23DICIEMBRE2010!!!

En aquests moments estem treballant la zona groga

He decidit ampliar la zona del bunker…i.dividir-la en tres parts.

-La primera zona…z. groga és un edifici (ara en construcció) d’uns 10 metres practicables on s’hi instal·larà uns wc. i dutxes en una primera sala,  probablement maquinaria i magatzem la segona...Hi haurà accés al terrat a traves d’unes escales verticals. On s’instal·larà les antenes de comunicacions i pot servir per controlar l’exterior des de una zona elevada i relativament segura.

Per accedir a aquesta zona s’haurà d’obrir una porta “acorazada”

-Aquesta zona s’està construint amb blocs del 15 reforçats amb “varilles” d’acer del 12 i omplerts de formigó

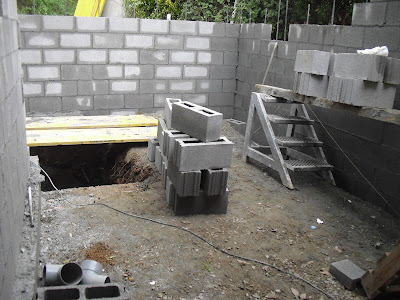

Al fons a l'esquerra les escales a bunker, zona taronja

-La segona zona z. taronja s’accedeix a traves de la zona groga a traves d’una “trampilla” reforçada, probablement s’obrirà a traves de pistons pneumàtics. I quedarà en principi oculta. Aquesta zona serveix per emmagatzemar material també gracies al fet que les escales son força amples. Es possible que també s’hi instal·li un petit habitacle de quarantena. Per si entre els supervivents se sospita d’algun infectat

Zona taronja, al fons a la dreta porta accés a zona vermella

-La tercera zona z.vermella s’accedeix a traves de la zona taronja a traves d’una ultima porta blindada. Es la zona mes segura...i pràcticament infranquejable...Aquesta zona es on hi ha també aprovisionaments i totes les infraestructures bàsiques per sobreviure durant un o dos anys. No hi ha un WC...però si disposa d’aigua a traves dels dipòsits exteriors i disposarà d’una obertura elevada en una de les parets que comunicarà a traves d’un tub de pvc fins el dipòsit d’aigües negres. També és pot accedir o sortir directament a l’exterior a traves d’una segona “trampilla” (no la de l’escala)

Zona vermella, al fons sortida d'emergencia "trampilla"

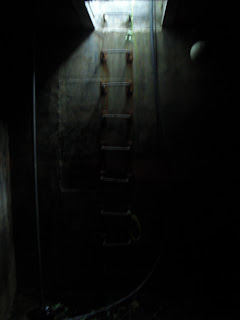

Trampilla sortida/entrada emergencia...escales verticals

Zona groga:     Atac zombi normal.
Zona taronja:   Atac zombi persistent.
Zona vermella: Atac zombi intens.



-Cada cop mes a prop...

-Escales accés bunker finalitzades

Bona tarda, si encara queda algú que segueixi aquest pagina...és de suposar que esta mes que avorrit de veure basicament el procés constructiu de la  zona de la rampa, ja està.  Acabades les escales. I el sostre, tot i que encara queda una obertura a l'extrem. On hi va encastada una de les portes.....

Vistes des de la sortida del bunker...

Vistes des de dalt...

Hi ha un total de 9 graons  i dos replans, a l'ultim replà encara manca fer un gir a la dreta i pujar, dos graons mes. Estan construïts amb totxanes mallasso i formigó.

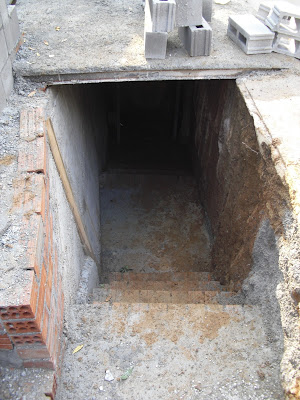

Ultims trams...

-Guia pels Cardedeuencs...recomenacions a la dreta de la pagina

Com sobreviure...en les primeres hores

-BUNKER HORSHAM...Informació a la dreta de la pàgina

Es van contruïr 1.563 bunkers d'aquest tipus a la Gran Bretanya

-Sostre de rampa/escales accés bunker acabat....

Estat actual amb sostre finalitzat

Inici de rampa/escales dia 26 d'agost de 2010

Ja s'ha construït el sostre de les escales que donaran accés al bunker. S'ha realitzat a traves de bigues d'acer, que subjecten els maons, a sobre d'aquest material "mallasso" del 10, i finalment formigó.

Te una superfície d'uns 11 m2, calculant una acomul·lacio d'infectats màxima a l'exterior*, uns 4 zombis per m2 L'estructura ha de poder suportar el pes de 45 adults sense problemes. Tot i així en cas que els no morts decideixin entretenir-se a donar cops amb algun objecte contundent i de manera persistent i contiunada al cap d'uns mesos podrien foradar-lo. Així doncs s'haura de reforçar o protegir .

*els zombis abans de poder pudular per sobre el bunker hauran de poder enderrocar els tancaments perimetrals que rodejaran tota la zona, però amb temps i un numero d'infectats considerable tot pot passar

-Paret de formigo armada dels laterals del bunker.

Ja s'han retirat els tableros i la paret de formigó armat, tenim ja un acces al bunker completament hermetic, (nomes falta el sostre) totes les parets oscil·lan entre 30-40 cm de gruix i trenades amb varilles de ferro del 12. Es francament dificil que els No Morts puguin accedir a traves de les parets del bunker o de la rampa, amb aquest gruix...i mes tenint en compte que es tot plegat es troba sota terra.

En aquesta fotografia es pot observar el gruix del formigó

-Per fi el camió formigonera

Sortida camio formigonera

Camio introduïnt formigó en futura paret

Aquest matí s'ha estes 6 m3 de formigó de màxima qualitat per mitja de camió formigonera en parets laterals de la rampa del bunker: D'aqui a un parell de dies es retiraran els tableros el proper pas consistira a fer el sostre amb un parell de sortides d'aire...

formigó estés

formigó estés

-Problemes per la pluja....

Aigua i "xapapote" acomulat

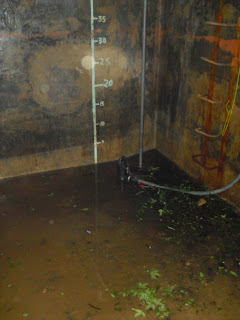

La forta pluja que va caure a finals de setmana ha inundat parcialment el terra i laterals del final inferior de la rampa...he bombejat tota l'aigua i fang acomulat...però despres d'aquesta operació m'he vist obligat a formar unes escales provissionals per tal de poder extreure manualment i cap a l'exterior el xapapote format. En fi molta feina per res....Aquest es el motiu pel qual he avançat poc aquest cap de setmana...

-Croquis....

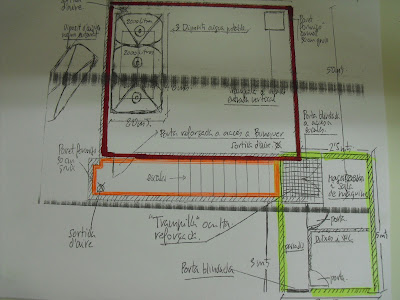

En groc la zona de treball actual

Hola, bona tarda...no puc continuar els treballs del bunker fins el cap de setmana. Aprofito doncs per publicar un croquis a "vista alçada" per tal de fer mes entenedor en la zona que vaig avançant en cada moment.

-Encofrat de parets de rampa finalitzat

Taulons instal·lats

Es claven els taulons (realitzant forat i encastant pedres)

Taulons en paral·lel per encastar tableros

-Inici d'encofrat de parets de la rampa...Armat

Tal com es pot observar a la fotografia, primer s'han de clavar les varilles del 12 a la paret, s'introdueixen uns 60 cm. dins la mateixa paret per mitja de martell, en aquest cas la futura paret de formigó tindrà una amplada de 25/30 cm per tant a l'exterior aquesta mateixa mida es la que resta de varilles. Es a dir, 60 cm clavats, 25/30cm aèries.

 Tot seguit procedim a col·locar les varilles verticals i horitzontals, ajudats per les que ja hem clavat, es lliga les interseccions per mitja de filferro. I ja esta, ja tenim l'entramat base que armara el formigó.

-Inici d'encofrat de parets de la rampa...Eines

Les eines que necessitarem són:
-Estenalles
-Massa (martell)
-Radial Petita
-Motoserra

-Inici d'encofrat de parets de la rampa...Materials

Bon dia, ahir vaig iniciar l'encofrat, confiant acabar avui mateix. Aquests son els materials necessaris.
-Varilles d'acer del 12
-Taulons de 4 metres
-Puntals de 2,4 i 6 metres
-Tableros de 1,95 x 0,50 metres
-Puntes (claus)
-Bobina de filferro
-Liquit desenganxant de tableros a formigó

-Acabat el forat per encastar la porta d'entrada

En groc la zona de treball

El forat per encastar la porta d'accés directe al bunker ja esta finalitzat. Cal tenir en compte que tota aquesta zona de la rampa,  ara encara oberta, s'ha de tancar (formigonant les parets i col·locant un forjat com a sostre) per tant hi haura una primera porta d'accés des de l'exterior fins a la rampa, i després aquesta un cop es baixi la rampa aquesta segona: La quarta foto d'aquest grup és el tipus de porta és similar a la que s'instal·lara.

-Manual tancaments perimetrals anti-zombie-Clica!

  Clica! al titol d'aquesta entrada i et podras descarregar aquest interessant manual gràfic
